Monitoraggio degli effetti del trattamento delle acque: l'ozono è un forte ossidante ampiamente utilizzato nei processi di trattamento delle acque, in particolare nell'acqua potabile, nelle acque industriali, nel trattamento delle acque reflue, ecc.L'ozono può uccidere efficacemente i microrganismi patogeni nell'acqua, come batteri, virus e alghe, e possono ossidare inquinanti organici, sostanze odorose e colore nell'acqua.Il monitoraggio della concentrazione di ozono nell'acqua aiuta a garantire l'effetto del trattamento delle acque.
Considerazioni relative alla sicurezza e alla salute: sebbene l'ozono abbia un effetto significativo di miglioramento della qualità dell'acqua, elevate concentrazioni di ozono possono essere dannose per la salute umana e l'ambiente.Un'eccessiva concentrazione di ozono nell'acqua può essere tossica per il corpo umanoIl monitoraggio della concentrazione di ozono può quindi garantire che essa sia entro un intervallo di sicurezza e prevenire residui eccessivi.
Monitoraggio del consumo di ozono: durante il trattamento dell'acqua, il consumo di ozono sarà influenzato dalla qualità dell'acqua, come la materia organica, l'azoto di ammoniaca o altre sostanze chimiche presenti nell'acqua.Controllando la concentrazione di ozono nell'acqua, il consumo di ozono può essere valutato e il dosaggio può essere regolato per garantire un uso efficace dell'ozono ed evitare sprechi.
Regolamentazione ambientale: l'ozono è un importante disinfettante nel processo di trattamento delle acque, specialmente nelle zone con severi requisiti di protezione ambientale.Il monitoraggio della concentrazione di ozono nell'acqua può garantire il rispetto delle normative e delle norme di protezione dell'ambientePer esempio,l'EPA degli Stati Uniti e altre agenzie di regolamentazione richiedono talvolta il monitoraggio dei residui di ozono per garantire il suo effetto di disinfezione sulla qualità dell'acqua ed evitare impatti negativi sull'ambiente ecologico.
Ottimizzazione della tecnologia di trattamento delle acque: mediante test regolari della concentrazione di ozono nell'acqua, il funzionamento del sistema di trattamento delle acque può essere ottimizzato,e l'aggiunta di ozono e il tempo di contatto possono essere migliorati, migliorando così l'efficienza della disinfezione e riducendo i costi operativi.

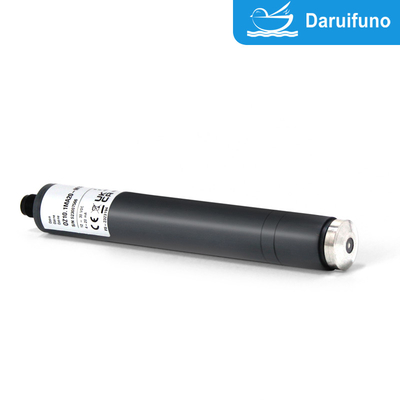

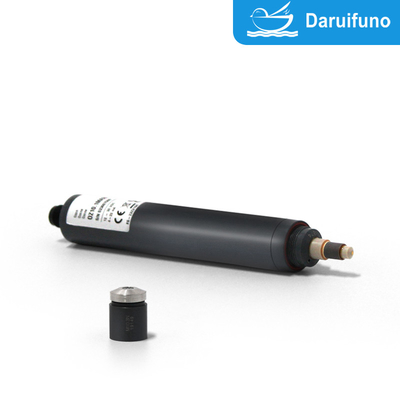

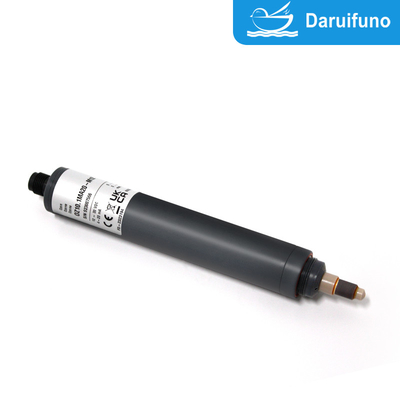

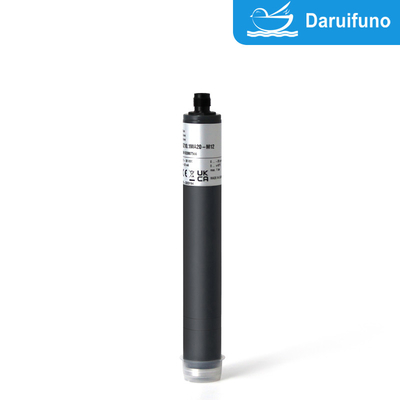

Il sensore di ozono amperometrico a due elettrodi 10.1, utilizzato per tutti i trattamenti dell'acqua, compresa l'acqua di mare.e il sistema di membrana ha una forte resistenza ai tensioattivi.
Le caratteristiche funzionali del sensore di ozono a pellicola di ampere includono un'elevata sensibilità e una risposta rapida, che può misurare con precisione la concentrazione di ozono nell'acqua.I suoi vantaggi sono la forte capacità anti-interferenza, adatto a vari ambienti di qualità dell'acqua e a una lunga durata di vita.
|
OZ10.1
|
|
Immagazzinamento
|
Sensore: asciutto e senza elettroliti senza limite a +5... +40 °C |
|
Elettrolita: in flacone originale protetto dalla luce solare a +5... +35 °C min. 1
anno o fino alla data di scadenza specificata
|
|
Tappo a membrana: in imballaggio originale senza limite di temperatura +5... +40 °C
(non è possibile conservare i tappi per membrane usati)
|
|
Servizi di manutenzione
|
Controllo regolare del segnale di misurazione, almeno una volta alla settimana
Le seguenti specifiche dipendono dalla qualità dell'acqua:
Cambio del tappo della membrana: una volta all'anno (a seconda della qualità dell'acqua)
Cambio dell' elettrolita: ogni 3 - 6 mesi
|
|
|
|
Opzione 1:
Anello di ritenuta
|
- in condizioni di funzionamento a pressioni > 0,5 bar in cella di flusso
- Dimensioni dell'anello di ritenuta 29 x 23,4 x 2,5 mm, tagliato, PETP
- Diverse posizioni per la scanalatura selezionabile (su richiesta)
|
|
|
Dati tecnici
1. OZ10.1 (uscita analogica, elaborazione interna di segnali analogici)
Una connessione elettrica senza potenziale è necessaria in quanto l'elettronica sensore non è dotata di un isolamento galvanico.
| |
Misurazione gamma
in ppm
|
Risoluzione
in ppm
|
Prodotto
Prodotto
resistenza
|
Numero nominale
pendenza
in mV/ppm
|
Voltaggio
fornitura
|
Connessione |
| OZ10.1H-M12 |
0.005... 2.000 |
0.001 |
0...-2000 mV
1 kΩ
|
- Un migliaio. |
± 5 - ± 15 VDC
10 mA
|
Flancetta a penna M12 a 5 poli
Funzione dei fili:
PIN1: segnale di misura
PIN2: +U
PIN3: -U
PIN4: segnale GND
PIN5: n.c.
|
| OZ10.1N-M12 |
0.05... 20.00 |
0.01 |
- Un centinaio. |
| OZ10.1HUp-M12 |
0.005... 2.000 |
0.001 |
0...+2000 mV
1 kΩ
|
+ 1000 |
10 - 30 VDC
10 mA
|
Flancetta a penna M12 a 5 poli
Funzione dei fili:
PIN1: segnale di misura
PIN2: +U
PIN3: GND di potenza
PIN4: segnale GND
PIN5: n.c.
|
| OZ10.1Su-M12 |
0.05... 20.00 |
0.01 |
+100 |
(Soggetto a modifiche tecniche!)
2. OZ10.1 (uscita analogica, elaborazione interna del segnale digitale)
analogica / digitale
- L'alimentazione e' isolata galvanicamente all'interno del sensore.
- Anche il segnale di uscita e' galvanicamente isolato, quindi senza potenziale.
| |
Misurazione
gamma
in ppm
|
Risoluzione
in ppm
|
Prodotto
Prodotto resistenza
|
Numero nominale
Inclinazione
in mV/ppm
|
Fornitore di alimentazione |
Connessione |
| OZ10.1H-An-M12 |
0.005... 2.000 |
0.001 |
analogo
0...-2 V
(massimo -2,5 V)
1 kΩ
|
- Un migliaio. |
9-30 VDC
circa 20-56 mA
|
M12 a 5 poli
Flanco
Funzione dei fili:
PIN1: segnale di misura
PIN2: +U
PIN3: GND di potenza
PIN4: segnale GND
PIN5: n.c.
|
| OZ10.1N-An-M12 |
0.05... 20.00 |
0.01 |
- Un centinaio. |
| OZ10.1H-Ap-M12 |
0.005... 2.000 |
0.001 |
analogo
0...+2 V
(massimo +2,5 V)
1 kΩ
|
+ 1000 |
| OZ10.1N-Ap-M12 |
0.05... 20.00 |
0.01 |
+100 |
(Soggetto a modifiche tecniche!)
3. OZ10.1 (uscita digitale, elaborazione del segnale digitale)
- L'alimentazione e' isolata galvanicamente all'interno del sensore.
- Il segnale di uscita e' anche galvanicamente isolato, quindi senza potenziale.
|
Misurazione
gamma
in ppm
|
Risoluzione
in ppm
|
Prodotto
Resistenza di uscita
|
Fornitore di alimentazione |
Connessione |
| OZ10.1H-M0c |
0.005... 2.000 |
0.001 |
Modbus RTU
Non ci sono resistenze di terminazione nel sensore.
|
9-30 VDC
circa 20-56 mA
|
Flancetta a penna M12 a 5 poli
Funzione dei fili:
PIN1: riservato
PIN2: +U
PIN3: GND di potenza
PIN4: RS485B
PIN5: RS485A
|
| OZ10.1N-M0c |
0.05... 20.00 |
0.01 |
(Soggetto a modifiche tecniche!)
4. OZ10.1 4-20 mA (uscita analogica, elaborazione interna del segnale analogo)
Una connessione elettrica senza potenziale è necessaria in quanto l'elettronica sensore non è dotata di un isolamento galvanico.
4.1 Collegamento elettrico: pinza terminale a 2 pali
| |
Misurazione
gamma
in ppm
|
Risoluzione n
in ppm
|
Prodotto
Prodotto
resistenza
|
Numero nominale
pendenza
in mA/ppm
|
Voltaggio
fornitura
|
Connessione |
| OZ10.1MA0.5 |
0.005... 0.500 |
0.001 |
4...20 mA
non calibrato
|
32.0 |
12...30 VDC
RL 50Ω...RL 900Ω
|
Terminale a due poli
(2 x 1 mm2)
Raccomandato:
Cavo rotondo
4 mm
2 x 0,34 mm2
|
| OZ10.1MA2 |
0.005... 2.000 |
0.001 |
8.0 |
| OZ10.1MA5 |
0.05...5.00 |
0.01 |
3.2 |
| OZ10.1MA10 |
0.05...10.00 |
0.01 |
1.6 |
| OZ10.1MA20 |
0.05... 20.00 |
0.01 |
0.8 |
(Soggetto a modifiche tecniche!)
4.2 Collegamento elettrico: flangia M12 a 5 pali
|
Misurazione
gamma
in ppm
|
Risoluzione
in ppm
|
Prodotto
Prodotto
resistenza
|
Numero nominale
pendenza
in mA/ppm
|
Voltaggio
fornitura
|
Connessione |
| OZ10.1MA0.5-M12 |
0.005... 0.500 |
0.001 |
4...20 mA
non calibrato
|
32.0 |
12...30 VDC
RL 50Ω...RL 900Ω
|
M12 a 5 poli
Flancella a chiusura
Funzione dei fili:
PIN1: n.c.
PIN2: +U
PIN3: -U
PIN4: n c.
PIN5: n.c.
|
| OZ10.1MA2-M12 |
0.005... 2.000 |
0.001 |
8.0 |
| OZ10.1MA5-M12 |
0.05...5.00 |
0.01 |
3.2 |
| OZ10.1MA10-M12 |
0.05...10.00 |
0.01 |
1.6 |
| OZ10.1MA20-M12 |
0.05... 20.00 |
0.01 |
0.8 |
(Soggetto a modifiche tecniche!)
Ricambi Parti e accessori
| Tipo |
Cappuccio della membrana |
Elettroliti |
Emery |
O-ring |
| Per tutti gli OZ10.1 |
M10.3N
Articolo n. 11057
|
EOZ7/W, 100 ml
Articolo n. 11102 |
S2
Articolo n. 11906
|
20 x 1,5 di silicone
Articolo n. 11803
|
(Soggetto a modifiche tecniche!)
