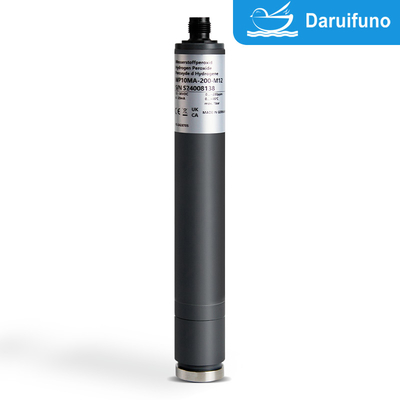

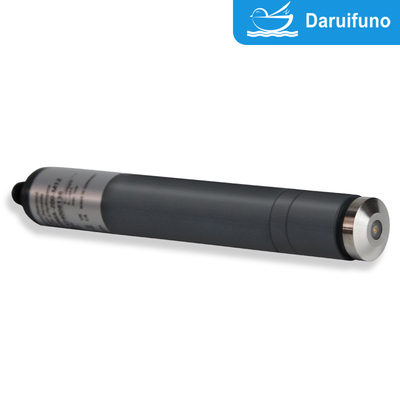

Il sensore di perossido di idrogeno a membrana WP10 a due elettrodi presenta le seguenti caratteristiche e vantaggi, che lo rendono un'ottima soluzione per il trattamento delle acque:
Caratteristiche
Sistema di membrana meccanicamente resistente
Il sensore adotta un sistema a membrana ad alta resistenza, che può funzionare in modo stabile in ambienti difficili e prevenire efficacemente i danni.
Tolleranza dei tensioattivi
Ha un'elevata tolleranza ai tensioattivi (come detersivi o reagenti chimici) ed è adatto a una varietà di condizioni di qualità dell'acqua.
Alta tolleranza alle sostanze chimiche
Può resistere all'influenza di una varietà di sostanze chimiche (compresi gli ossidanti forti o altre sostanze corrosive) per garantire la stabilità a lungo termine.
Intervallo di temperatura applicabile
La temperatura dell'acqua di lavoro può raggiungere i 45°C, il che soddisfa la maggior parte delle esigenze di trattamento delle acque industriali.
Intervalli opzionali multipli
Sono disponibili tre intervalli: 0200 ppm, 02000 ppm e 0~2000 ppm, che soddisfano esigenze diverse dal rilevamento di tracce al rilevamento di alte concentrazioni.
Vantaggi
Misurazione accurata
Utilizzando un sistema a due elettrodi, ha un'elevata sensibilità e precisione e può rispondere rapidamente ai cambiamenti della concentrazione di perossido di idrogeno.
Bassi requisiti di manutenzione
Una progettazione durevole e un funzionamento stabile riducono la frequenza e i costi di manutenzione.
Ampiamente utilizzati
Applicabile a vari processi di trattamento delle acque, comprese l'acqua potabile, le acque reflue industriali, le acque reflue e le acque di raffreddamento circolanti.
Facile da usare
Progettazione modulare e interfaccia user-friendly per una facile installazione e utilizzo.
Alta stabilità
Non influenzato dalle fluttuazioni del flusso d'acqua, in grado di funzionare ininterrottamente a lungo termine, riducendo il rischio di deriva dello strumento e di errori dei dati.
Sistema a due elettrodi, utilizzato in tutti i trattamenti idrici, sistema a membrana meccanicamente resistente, resistente ai tensioattivi, resistente ai prodotti chimici, temperatura massima dell'acqua: 45°C,intervallo facoltativo 0~200/2000/20000 ppm
Una connessione elettrica senza potenziale è necessaria in quanto l'elettronica sensore non è dotata di un isolamento galvanico.
|
|
Intervallo di misura |
Risoluzione |
Prodotto
Resistenza di uscita
|
Numero nominale pendenza |
Fornitore di tensione |
Connessione |
| WP10H-M12 |
0.5...200 ppm |
0.1 ppm |
0...-2000 mV
1 kΩ
|
-10 mV/ppm |
± 5 - ± 15 VDC
10 mA
|
Flancetta a penna M12 a 5 poli
Funzione dei fili:
PIN1: segnale di misura PIN2: +U
PIN3: -U
PIN4: segnale GND
PIN5: n.c.
|
| WP10N-M12 |
5...2000 ppm |
1 ppm |
-1 mV/ppm |
| WP10L-M12 |
00,005...2 % (20000 ppm) |
0.001 %
(10 ppm)
|
-1000 mV/%
(-0,1 mV/ppm)
|
| WP10-20%-M12 |
0.05... 20%
(200000 ppm)
|
00,01 %
(100 ppm)
|
-100 mV/%
(-0,01 mV/ppm)
|
(Soggetto a modifiche tecniche!)
2.WP10 (analogico produzione, digitale segnale trasformazione)
Analog-out / digitale
L'alimentazione è isolata galvanicamente all'interno del sensore.
Anche il segnale di uscita e' galvanicamente isolato, quindi senza potenziale.
|
|
Intervallo di misura |
Risoluzione |
Resistenza di uscita Resistenza di uscita |
Inclinazione nominale |
Fornitore di alimentazione |
Connessione |
| WP10H-An-M12 |
0.5... 200.0 ppm |
0.1 ppm |
analogo
0...-2 V (massimo.
-2,5 V)
1 kΩ
|
-10 mV/ppm |
9-30 VDC
circa.
20-56 mA |
Flancetta a penna M12 a 5 poli
Funzione dei fili:
PIN1: segnale di misura PIN2: +U
PIN3: GND di potenza
PIN4: segnale GND
PIN5: n.c.
|
| WP10N-An-M12 |
0,50... 2000 ppm |
1 ppm |
-1 mV/ppm |
| WP10L-An-M12 |
00,005... 2 per cento
(20000 ppm) |
0.001 %
(10 ppm) |
-1000 mV/%
(-0,1 mV/ppm) |
| WP10-20%-An-M12 |
00,05... 20 per cento
(200000 ppm)
|
00,01 %
(100 ppm)
|
-100 mV/%
(-0,01 mV/ppm)
|
| WP10H-Ap-M12 |
0.5... 200.0 ppm |
0.1 ppm |
analogo
0...+2 V (massimo.
+2,5 V)
1 kΩ
|
+10 mV/ppm |
| WP10N-Ap-M12 |
5... 2000 ppm |
1 ppm |
+1 mV/ppm |
| WP10L-Ap-M12 |
00,005... 2 per cento
(20000 ppm) |
0.001 %
(10 ppm) |
+1000 mV/%
(+0,1 mV/ppm) |
| WP10-20%-Ap-M12 |
00,05... 20 per cento
(200000 ppm) |
00,01 %
(100 ppm) |
+100 mV/%
(+0,01 mV/ppm) |
(Soggetto a modifiche tecniche!)
3.WP10 (digitale) produzione, digitale segnale trasformazione)
L'alimentazione è isolata galvanicamente all'interno del sensore.
Anche il segnale di uscita e' galvanicamente isolato, quindi senza potenziale.
|
|
Intervallo di misura |
Risoluzione |
Prodotto
Resistenza di uscita
|
Potenza fornitura |
Connessione |
| WP10H-M0c |
0.5... 200.0 ppm |
0.1 ppm |
Modbus RTU
Non ci sono resistenze di terminazione nel sensore.
|
9-30 VDC
circa 20-56 mA |
Flancetta a penna M12 a 5 poli
Funzione dei fili:
PIN1: riservato
PIN2: +U
PIN3: GND di potenza
PIN4: RS485B
PIN5: RS485A
|
| WP10N-M0c |
5... 2000 ppm |
1 ppm |
| WP10L-M0c |
00,005... 2 per cento
(20000 ppm)
|
0.001 %
(10 ppm)
|
| WP10-20%-M0c |
00,05... 20 per cento
(200000 ppm)
|
00,01 %
(100 ppm)
|
(Soggetto a modifiche tecniche!)
4.WP10 4-20 mA (analogico produzione, analogo interno segnale trasformazione)
Una connessione elettrica senza potenziale è necessaria in quanto l'elettronica sensore non è dotata di un isolamento galvanico.
4.1Altri dispositivi connessione: 2 palla terminale clamp
|
|
Intervallo di misura |
Risoluzione |
Resistenza di uscita Resistenza di uscita |
Numero nominale pendenza |
Fornitore di tensione |
Connessione |
| WP10MA-200 |
0.5... 200.0 ppm |
0.1 ppm |
4...20 mA
non calibrato |
00,08 mA/ppm |
12...30 VDC
RL 50Ω...RL 900Ω |
Terminale a due poli
(2 x 1 mm2)
Raccomandato: cavo rotondo
Æ 4 mm
2 x 0,34 mm2
|
| WP10MA-2000 |
5... 2000 ppm |
1 ppm |
00,008 mA/ppm |
| WP10MA-2% |
00,005... 2 per cento
(20000 ppm)
|
0.001 %
(10 ppm)
|
8 mA/%
(0.0008 mA/ppm)
|
| WP10MA-5% |
00,05... 5 per cento
(50000 ppm)
|
00,01 %
(100 ppm)
|
3.2 mA/%
(0.00032 mA/ppm)
|
| WP10MA-10% |
00,05... 10 per cento
(100000 ppm) |
00,01 %
(100 ppm) |
10,6 mA/%
(0.00016 mA/ppm) |
| WP10MA-20% |
00,05... 20 per cento
(200000 ppm) |
00,01 %
(100 ppm) |
00,8 mA/%
(0,00008 mA/ppm) |
(Soggetto a modifiche tecniche!)
4.2Altri dispositivi connessione: 5 palla M12 connessione Flanco
|
|
Intervallo di misura |
Risoluzione |
Resistenza di uscita Resistenza di uscita |
Numero nominale pendenza |
Fornitore di tensione |
Connessione |
| WP10MA-200-M12 |
0.5... 200.0 ppm |
0.1 ppm |
4...20 mA
non calibrato |
00,08 mA/ppm |
12...30 VDC
RL 50Ω...RL 900Ω |
Flancetta a penna M12 a 5 poli
Funzione dei fili: PIN1: n.c.
PIN2: +U
PIN3: -U
PIN4: n c.
PIN5: n.c.
|
| WP10MA-2000-M12 |
5... 2000 ppm |
1 ppm |
00,008 mA/ppm |
| WP10MA-2%-M12 |
00,005... 2 per cento
(20000 ppm)
|
0.001 %
(10 ppm)
|
8 mA/%
(0.0008 mA/ppm)
|
| WP10MA-5%-M12 |
00,05... 5 per cento
(50000 ppm)
|
00,01 %
(100 ppm)
|
3.2 mA/%
(0.00032 mA/ppm)
|
| WP10MA-10%-M12 |
00,05... 10 per cento
(100000 ppm) |
00,01 %
(100 ppm) |
10,6 mA/%
(0.00016 mA/ppm) |
| WP10MA-20%-M12 |
00,05... 20 per cento
(200000 ppm) |
00,01 %
(100 ppm) |
00,8 mA/%
(0,00008 mA/ppm) |
(Soggetto a modifiche tecniche!)
Parti di ricambio
| Tipo |
Membrana cappuccio |
Elettroliti |
Emery |
- Oh, no.anello |
| Tutte le WP10H |
M10.1H con G-holder Art. n. 11045.1
|
EWP7/W, 100 ml
Articolo 11201
|
S2
Articolo n. 11906
|
20 x 1,5 di silicone
Articolo n. 11803
|
| Tutto WP10N |
| Tutte le WP10L |
M10.1D con G-holder Art. n. 11041.1
|
| Tutte le WP10-20% |
| Tutto WP10MA-200 |
M10.1H con G-holder Art. n. 11045.1
|
| Tutte le WP10MA-2000 |
| Tutto WP10MA-2% |
M10.1D con G-holder Art. n. 11041.1
|
| Tutto WP10MA-5% |
| Tutto WP10MA-10% |
| Tutte le WP10MA-20% |
(Soggetto a modifiche tecniche!)
