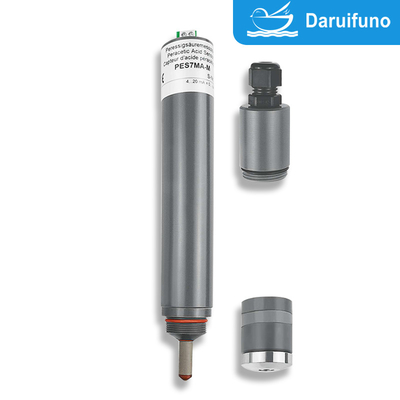

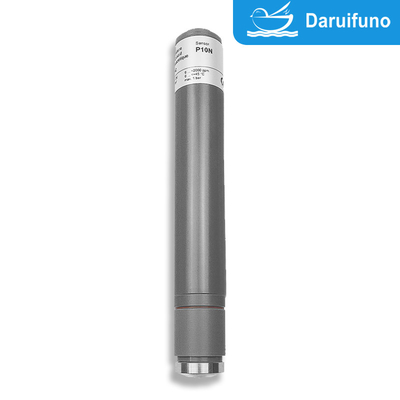

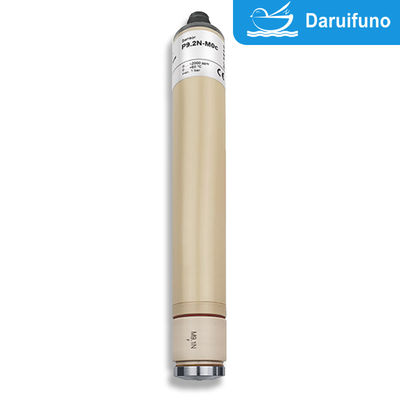

Sensore di acido peracetico rivestito con membrana con elevata resistenza chimica per tutte le applicazioni di trattamento dell'acqua
Il sensore di acido peracetico a membrana P10.1 a due elettrodi è utilizzato in tutti i trattamenti idrici.La temperatura massima dell'acqua è di 45°C.L'intervallo opzionale è di 0~20/200/2000/5000/20000/50000 ppm. Le sue caratteristiche e vantaggi principali sono i seguenti:
Caratteristiche
1- Semplice struttura a due elettrodi:
Contiene un elettrodo di lavoro e un elettrodo di riferimento, progettazione compatta, facile da integrare in apparecchiature o sistemi.
Riduce le complesse interazioni tra elettrodi e migliora la stabilità del segnale.
2. rilevamento selettivo:
Isola altre sostanze interferenti attraverso la tecnologia a membrana per ottenere la rilevazione specifica dell'acido peracetico.
Fornisce un segnale di sfondo stabile per evitare interferenze incrociate.
3Tempo di risposta veloce:
L'elevata velocità di trasferimento di massa della membrana consente al sensore di rispondere rapidamente alle variazioni della concentrazione di acido peracetico.
4Bassi requisiti di manutenzione:
L'effetto protettivo della membrana riduce la contaminazione e la perdita degli elettrodi, prolungando la vita utile del sensore.
Di solito ha funzioni di calibrazione automatica e auto-pulizia per l'uso quotidiano.
5Ampia gamma di misura:
Può rilevare l'acido peracetico da bassa concentrazione (livello in ppm) a concentrazione elevata, soddisfacendo vari requisiti di applicazione.
Vantaggi
1Alta precisione e stabilità:
Il metodo a membrana riduce efficacemente le interferenze esterne e migliora l'accuratezza e la stabilità a lungo termine del rilevamento.
2- resistenza alla corrosione chimica:
Il materiale del sensore è generalmente costituito da materiali resistenti alla corrosione per adattarsi al forte ambiente ossidante dell'acido peracetico e di altri disinfettanti.
3Progettazione a basso consumo energetico:
Il sistema a due elettrodi ha una progettazione semplice e un basso consumo energetico, che è adatto per il monitoraggio continuo online.
4. Facile da installare e da utilizzare sul posto:
Il design miniaturizzato e la funzione plug-and-play facilitano la sua implementazione in varie condizioni di campo.
5. Flessibile uscita dati:
Supporta più metodi di uscita del segnale (come il segnale analogo 4-20mA o il protocollo di comunicazione digitale), che è facile da integrare con il sistema di controllo.
6Forte adattabilità:
Può essere utilizzato in diverse condizioni di qualità dell'acqua (come le acque reflue, l'acqua potabile, l'acqua industriale) e ha una forte tolleranza ai cambiamenti di portata e pressione.
Specificità
|
|
P10.1
|
| Indicatore |
Acido peracetico |
|
Applicazione
|
Tutti i tipi di trattamento dell'acqua, anche dell'acqua di mare
Gli acidi conduttivi sono tollerati.
(ad es. lavatrici di bottiglie, impianti CIP)
Il sistema a membrana è meccanicamente resistente.
Il sistema di membrana è altamente resistente ai tensioattivi (tensidi).
|
| Sistema di misurazione |
Sistema a 2 elettrodi amperometrico coperto da membrana |
|
Elettronica
|
Versione analoga: - tensione di uscita
- elettronica non isolata galvanicamente
- elaborazione interna di dati analogici
- segnale di uscita: analogo (analog-out/analog)
Versione digitale: - elettronica completamente isolata galvanicamente
- elaborazione interna di dati digitali
- segnale di uscita: analogo (analog-out/digitale)
o
digitale (digital-out/digital)
Versione mA: - corrente di uscita analoga
- elettronica non isolata galvanicamente
- segnale di uscita: analogo (analog-out/analog)
|
|
Informazioni sull'intervallo di misura
|
La pendenza effettiva di un sensore può variare in funzione della produzione tra il 65% e il 150% della pendenza nominale
Nota: con una pendenza > 100% l'intervallo di misurazione è ridotto di conseguenza.
(Es.: pendenza del 150% → 67% del range di misura specificato)
|
|
Accuratezza
Dopo calibrazione a condizioni ripetute (25 °C, in acqua potabile) a partire dal valore completo della scala
|
Intervallo di misura 2000 mg/l: a 400 mg/l < 2%
a 1600 mg/l < 3%
|
|
Temperatura di funzionamento
|
Misurazione della temperatura dell'acqua: 0... +45 °C
(senza cristalli di ghiaccio nell'acqua di misura)
|
| Temperatura ambiente: 0... +55 °C |
| Compensazione della temperatura |
Automaticamente, mediante un sensore di temperatura integrato
devono essere evitati improvvisi cambiamenti di temperatura
Tempo di risposta t90: circa 8 minuti.
|
|
Max. pressione di lavoro consentita
|
Funzionamento senza anello di ritenuta:
- 0,5 bar.
- senza impulsi di pressione e/o vibrazioni
|
|
Funzionamento con anello di ritenuta nella cella di flusso:
- 1,0 bar,
- senza impulsi di pressione e/o vibrazioni (cfr. opzione 1)
|
|
P10.1
|
| Velocità di flusso (velocità di flusso in entrata) |
Approx. 15-30L/h (33 ¢ 66 cm/s) in cella di flusso, è data una piccola dipendenza del flusso |
| Intervallo di pH |
pH 1 ¢ pH 8 (vedere diagramma ¢ pendenza di TARAtec P9.3 e P10.1 rispetto al pH ¢, pagina 8) |
|
Tempo di avviamento
|
Intervallo di misura 200 mg/l: primo avvio circa 3 ore
Intervallo di misura 2000 mg/l: primo avvio circa 1 ora
Intervallo di misura 20000 mg/l: primo avvio circa 30 min.
|
| Tempo di risposta |
T90: circa 3,5 minuti a 10 °C
T90: circa 1,5 minuti a 45 °C
|
| Rettifica del punto zero |
Non è necessario |
| Calibrazione |
Al dispositivo, mediante determinazione analitica |
|
Interferenze
|
O3: aumenta fortemente il valore misurato
ClO2: aumenta il valore misurato
H2O2: influenza molto bassa sul valore di misurazione (riduzione del segnale PAA)
|
| Influenza degli acidi di conduttività |
L'acido solforico, l'acido nitrico o l'acido fosforico presenti nell'acqua non hanno alcuna influenza sul comportamento di misura |
| Assenza del disinfettante |
Max. 24 ore |
|
Connessione
|
Versione mV: M12 a 5 poli, flangia a presa
Versione Modbus: M12 a 5 poli, flangia plug-on
Versione da 4 a 20 mA: terminale a due poli o
M12 a 5 poli, flangia a chiusura
|
|
Lunghezza massima del cavo sensore
(a seconda dell'elaborazione interna del segnale)
|
Analoghi |
< 30 m |
| Digitale |
> 30 m sono ammissibili
Lunghezza massima del cavo dipende dall'applicazione
|
| Tipo di protezione |
Flancia a 5 poli M12 a chiusura: IP68
Terminale a due poli con cappuccio mA: IP65
|
| Materiale |
Membrana elastomerica, PVC-U, acciaio inossidabile 1.4571 |
|
Dimensione
|
Diametro: circa 25 mm
Lunghezza: versione mV circa 190 mm (elaborazione del segnale analogo)
circa 205 mm (elaborazione digitale del segnale)
Versione Modbus circa 205 mm
Versione da 4 a 20 mA circa 220 mm (2-pole-terminal)
circa 190 mm (5-pole-M12)
|
| Trasporti |
+5... +50 °C (sensore, elettrolita, tappo della membrana) |
|
|
P10.1
|
|
Immagazzinamento
|
Sensore: asciutto e senza elettroliti senza limite a +5... +40 °C |
|
Elettrolita: in flacone originale protetto dalla luce solare a +5... +35 °C
Min. 1 anno o fino alla data di scadenza specificata
|
|
Tappo a membrana: in imballaggio originale senza limite di temperatura +5... +40 °C
(non possono essere conservati i tappi della membrana usati)
|
|
Servizi di manutenzione
|
Controllo regolare del segnale di misurazione, almeno una volta alla settimana
Le seguenti specifiche dipendono dalla qualità dell'acqua:
Cambio del tappo della membrana: una volta all'anno
Cambio dell' elettrolita: ogni 3 - 6 mesi
|
|
|
|
|
Opzione 1: Ritenere anello
|
- in condizioni di funzionamento a pressioni > 0,5 bar in cella di flusso
- Dimensioni dell'anello di ritenuta 29 x 23,4 x 2,5 mm, tagliato, PETP
- Diverse posizioni di scanalatura selezionabili (su richiesta)
|
|
Dati tecnici
1.P10.1 (Analogo produzione, analogo interno segnale trasformazione)
È necessaria una connessione elettrica senza potenziale in quanto l'elettronica sensore non è dotata di un dispositivo galvanico.
|
|
Intervallo di misura |
Risoluzione |
Resistenza di uscita Resistenza di uscita |
Inclinazione nominale |
Fornitore di tensione |
Connessione |
|
P10.1-20-M12
|
0...20 ppm
|
00,01 ppm
|
0...-2000 mV
1 kΩ
|
-100 mV/ppm
|
± 5 - ± 15 VDC
10 mA
|
Funzione dei fili:
PIN1: segnale di misura
PIN2: +U
PIN3: -U
PIN4: segnale GND
|
| P10.1H-M12 |
0...200 ppm |
0.1 ppm |
-10 mV/ppm |
|
P10.1N-M12
|
5...2000 ppm
|
1 ppm
|
-1 mV/ppm
|
| P10.1L-M12 |
00,005...2 % (20000 ppm) |
0.001 %
(10 ppm)
|
-1000 mV/%
(-0,1 mV/ppm)
|
| P10.1Fino al 2000-M12 |
5...2000 ppm |
1 ppm |
0...+2000 mV
1 kΩ
|
+1 mV/ppm |
10 - 30 VDC
10 mA
|
Flancetta a penna M12 a 5 poli
Funzione dei fili:
PIN1: segnale di misura PIN2: +U
PIN3: GND di potenza
PIN4: segnale GND
PIN5: n.c.
|
|
P10.1Fino a 5000-M12
|
50...5000 ppm
|
1 ppm
|
+0,4 mV/ppm
|
(Sopposto a modifiche tecniche)
2.P10.1 (analogico produzione, digitale interno segnale trasformazione)
analogica / digitale
- L'alimentazione e' isolata galvanicamente all'interno del sensore.
- Anche il segnale di uscita e' galvanicamente isolato, quindi senza potenziale.
|
|
Intervallo di misura |
Risoluzione |
Resistenza di uscita Resistenza di uscita |
Inclinazione nominale |
Potenza fornitura |
Connessione |
| P10.1-20- An-M12 |
0...20 ppm |
00,01 ppm |
analogica 0...-2 V
(massimo -2,5 V)
|
-100 mV/ppm |
9-30 VDC
circa 20-56 mA
|
Flancetta a penna M12 a 5 poli
Funzione dei fili:
PIN1: segnale di misura PIN2: +U
PIN3: GND di potenza
PIN4: segnale GND
|
| P10.1H-An-M12 |
0...200 ppm |
0.1 ppm |
-10 mV/ppm |
| P10.1N-An-M12 |
5...2000 ppm |
1 ppm |
-1 mV/ppm |
| P10.1L-An-M12 |
00,005...2% (20000 ppm) |
00,001%
(10 ppm)
|
-1000 mV/%
(-0,1 mV/ppm)
|
| P10.1-20- Ap-M12 |
0...20 ppm |
00,01 ppm |
analogo 0...+2 V
(massimo +2,5 V)
|
-100 mV/ppm |
| P10.1H-Ap-M12 |
0...200 ppm |
0.1 ppm |
+10 mV/ppm |
| P10.1N-Ap-M12 |
5...2000 ppm |
1 ppm |
+1 mV/ppm |
| P10.1L-Ap-M12 |
00,005...2% (20000 ppm) |
00,001%
(10 ppm)
|
+1000 mV/%
(+0,1 mV/ppm)
|
(Sopposto a modifiche tecniche)
3.P10.1 (digitale) produzione, digitale interno segnale trasformazione)
- L'alimentazione e' isolata galvanicamente all'interno del sensore.
- Anche il segnale di uscita e' galvanicamente isolato, quindi senza potenziale.
|
|
Intervallo di misura |
Risoluzione |
Prodotto
Resistenza di uscita
|
Potenza fornitura |
Connessione |
|
P10.1-20- M0c
|
0...20 ppm
|
00,01 ppm
|
Modbus RTU
Non ci sono resistenze di terminazione nel sensore.
|
9-30 VDC |
Flancetta a penna M12 a 5 poli
Funzione dei fili:
PIN1: riservato
PIN2: +U
PIN3: GND di potenza
PIN4: RS485B
PIN5: RS485A
|
| P10.1H-M0c |
0...200 ppm |
0.1 ppm |
| P10.1N-M0c |
5...2000 ppm |
1 ppm |
|
P10.1L-M0c
|
00,005...2% (20000 ppm) |
00,001%
(10 ppm)
|
(Sopposto a modifiche tecniche)
4.P10.1 4-20 mA (analogico produzione, analogo interno segnale trasformazione)
È necessaria una connessione elettrica senza potenziale in quanto l'elettronica sensore non è dotata di un dispositivo galvanico.
4.1Altri dispositivi connessione: 2 palla terminale clamp
|
|
Intervallo di misura |
Risoluzione |
Resistenza di uscita Resistenza di uscita |
Numero nominale pendenza |
Fornitore di tensione |
Connessione |
| P10.1MA20 |
0...20 ppm |
00,01 ppm |
4...20 mA non calibrati
|
00,8 mA/ppm |
12...30 VDC
RL = 50Ω (12V) RL 900Ω (30V)
|
Terminale a due poli
(2 x 1 mm2)
Raccomandato:
Cavo rotondo
φ4 mm
|
| P10.1MA-200 |
0...200 ppm |
0.1 ppm |
00,08 mA/ppm |
| P10.1MA-500 |
5...500 ppm |
1 ppm |
00,032 mA/ppm |
| P10.1MA-2000 |
5...2000 ppm |
1 ppm |
00,008 mA/ppm |
| P10.1MA-5000 |
50...5000 ppm |
1 ppm |
00,0032 mA/ppm |
| P10.1MA-2% |
00,005... 2 %
(20000 ppm) |
0.001 %
(10 ppm) |
80,0 mA/%
(0.0008 mA/ppm)
|
| P10.1MA-5% |
00,05... 5%
(50000 ppm) |
00,01 %
(100 ppm) |
3.2 mA/%
(0.00032 mA/ppm)
|
(Sopposto a modifiche tecniche)
4.2Altri dispositivi connessione: 5 palla M12 connessione Flanco
|
|
Intervallo di misura |
Risoluzione |
Resistenza di uscita Resistenza di uscita |
Numero nominale pendenza |
Fornitore di tensione |
Connessione |
| P10.1MA20-M12 |
0...20 ppm |
00,01 ppm |
4...20 mA non calibrati
|
00,8 mA/ppm |
12...30 VDC
RL = 50Ω (12V)... RL 900Ω (30V)
|
M12 a 5 poli con flange a chiusura
Funzione dei fili:
PIN1: n.c.
PIN2: +U
PIN3: -U
PIN4: n c.
|
| P10.1MA-200-M12 |
0...200 ppm |
0.1 ppm |
00,08 mA/ppm |
| P10.1MA-500-M12 |
5...500 ppm |
1 ppm |
00,032 mA/ppm |
| P10.1MA-2000-M12 |
5...2000 ppm |
1 ppm |
00,008 mA/ppm |
| P10.1MA-5000-M12 |
50...5000 ppm |
1 ppm |
00,0032 mA/ppm |
| P10.1MA-2%-M12 |
00,005... 2 %
(20000 ppm) |
0.001 %
(10 ppm) |
80,0 mA/%
(0.0008 mA/ppm)
|
| P10.1MA-5%-M12 |
00,05... 5%
(50000 ppm) |
00,01 %
(100 ppm) |
3.2 mA/%
(0.00032 mA/ppm)
|
(Sopposto a modifiche tecniche)
Ricambi Parti e accessori
| Tipo |
Membrana cappuccio |
Elettroliti |
Emery |
- Oh, no.anello |
|
P10.1
non: - P10.1L
- P10.1MA-2%
- P10.1MA-5%
|
M10.3N
Articolo n. 11057 |
EPS9H/W, 100 ml
Articolo n. 11025
|
S2
Articolo n. 11906 |
20 x 1,5 di silicone
Articolo n. 11803 |
|
P10.1L
P10.1MA-2%
P10.1MA-5%
|
EPS9L/W, 100 ml
Articolo n. 11024
|
(Sopposto a modifiche tecniche)
Il tuo messaggio deve contenere da 20 a 3000 caratteri!
