Sensore a due elettrodi di biossido di cloro per tutti i trattamenti idrici

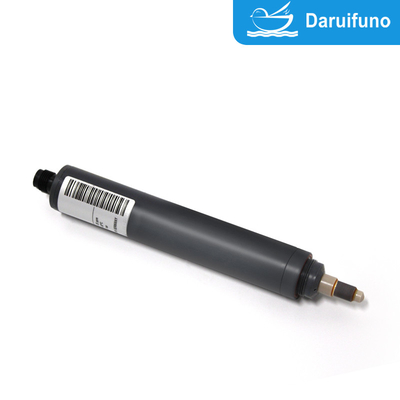

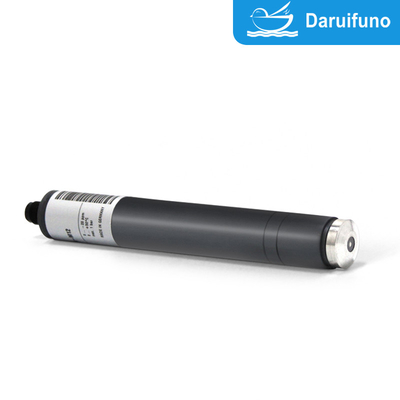

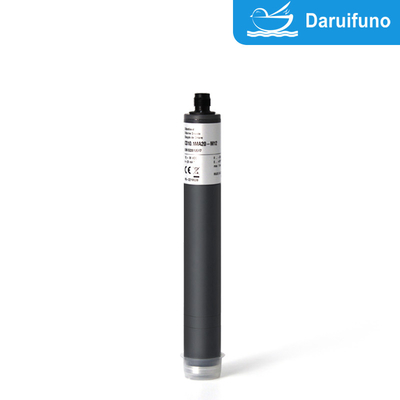

Sistema a due elettrodiSensore di biossido di cloroCD10.1 Utilizzato in modo particolare per misurare la concentrazione di biossido di cloro nell'acqua. Utilizzato perUtilizzato in tutti i trattamenti delle acque, sistema a membrana meccanicamente resistente, resistente ai tensioattivi, elevata resistenza alle sostanze chimiche, intervallo opzionale 0~0,5/2/5/10/20/200 ppm.

Il sensore amperometrico a due elettrodi di biossido di cloro CD10.1 è utilizzato per rilevare il biossido di cloro nell'acqua ed è ampiamente utilizzato nel trattamento delle acque, nel monitoraggio delle acque reflue industriali e in altri campi. Di seguito sono riportati i vantaggi e tutte le caratteristiche funzionali di questo sensore:
Alta selettività:Presenta un'elevata specificità per il biossido di cloro e può evitare efficacemente l'interferenza di altre sostanze ossidanti.
Alta sensibilità:Il sensore è in grado di rilevare basse concentrazioni di biossido di cloro nell'acqua, adattandosi a diverse condizioni di qualità dell'acqua e garantendo risultati di misurazione accurati.
Risposta rapida:Il sensore è in grado di rilevare variazioni nella concentrazione di biossido di cloro in tempi molto brevi, risultando quindi adatto alle situazioni in cui è richiesto un feedback rapido.
Stabilità a lungo termine:Il rivestimento protegge l'elettrodo dall'azione degli inquinanti presenti nell'acqua, prolunga la durata utile del sensore e gli consente di funzionare stabilmente per lungo tempo.
Bassa necessità di manutenzione:La tecnologia di rivestimento riduce la contaminazione degli elettrodi, diminuisce la necessità di frequenti pulizie e calibrazioni e riduce i costi di manutenzione e il carico di lavoro.
Economico:Grazie alla sua lunga durata e alla semplice manutenzione, ha bassi costi di utilizzo ed è adatto all'impiego a lungo termine in sistemi di monitoraggio automatici.

Caratteristiche funzionali:
Sistema a due elettrodi:Il sensore utilizza un elettrodo di lavoro e un elettrodo di riferimento per guidare la reazione elettrochimica attraverso una differenza di potenziale per misurare la corrente redox del biossido di cloro nell'acqua.
Tecnologia di rivestimento:La superficie dell'elettrodo del sensore è ricoperta da una membrana traspirante, che consente solo al biossido di cloro di passare e reagire con l'elettrodo, isolando al contempo gli altri inquinanti presenti nell'acqua, riducendo la contaminazione dell'elettrodo e prolungando la durata utile del sensore.
Monitoraggio online in tempo reale:Il sensore è adatto al monitoraggio continuo online del biossido di cloro nell'acqua e può fornire un feedback in tempo reale sulle informazioni relative alla qualità dell'acqua 24 ore su 24, per garantire l'accuratezza e l'affidabilità del controllo del processo.
Funzione di compensazione della temperatura:Alcuni sensori sono dotati di una funzione di compensazione della temperatura, che consente di mantenere l'accuratezza della misurazione in ambienti con temperature diverse ed evitare errori causati dalle fluttuazioni di temperatura.
Basso consumo energetico:I sensori Ampere hanno un basso consumo energetico e sono adatti all'uso a lungo termine, soprattutto nei sistemi di monitoraggio automatizzati con alimentazione elettrica limitata.
Design anti-inquinamento:Oltre alla protezione del rivestimento, alcuni sensori adottano anche un design speciale che consente loro di funzionare in condizioni complesse di qualità dell'acqua, hanno maggiori proprietà anti-incrostazioni e riducono l'impatto di oggetti galleggianti o sedimenti.
Ampia gamma di scenari applicativi:Il sensore può essere utilizzato in tutti i settori del trattamento delle acque per monitorare l'effetto di disinfezione e la quantità residua di biossido di cloro nell'acqua.

In generale, il sensore di biossido di cloro a due elettrodi con rivestimento ampere combina le caratteristiche di elevata sensibilità, risposta rapida, stabilità a lungo termine e bassi requisiti di manutenzione, ed è adatto per il rilevamento accurato e il monitoraggio a lungo termine in diverse qualità dell'acqua.

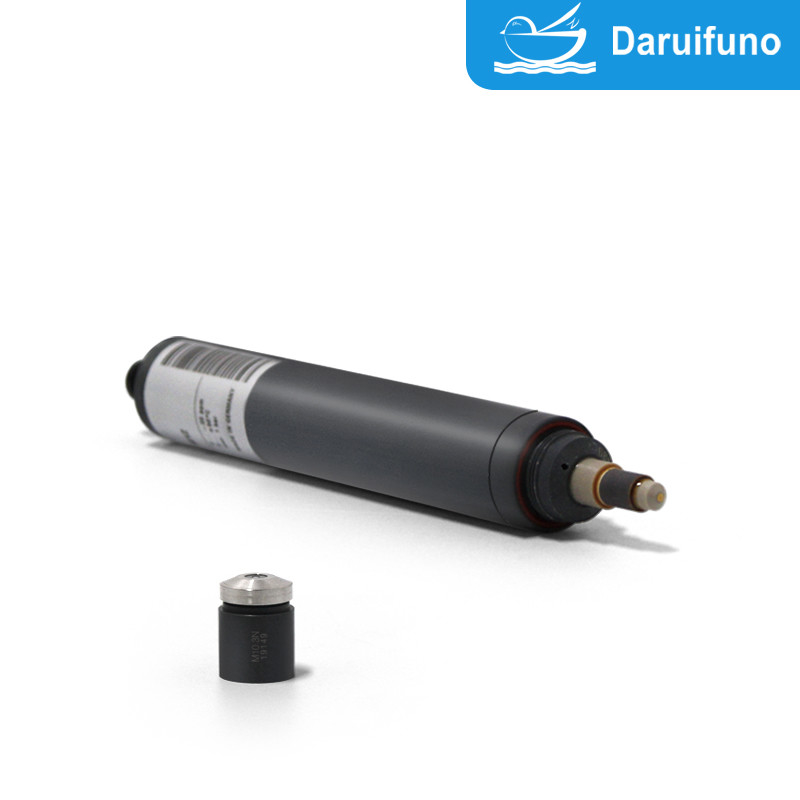

Ambito di fornitura:Sensore CD10.1, tappo a membrana, elettrolita

	CD10.1
Magazzinaggio	Sensore: asciutto e senza elettrolita nessun limite a +5 … +40 °C
	Elettrolita: nella bottiglia originale al riparo dalla luce solare a +5 … +35 °C min. 1 anno o fino alla data di scadenza specificata
	Tappo a membrana: nella confezione originale nessun limite a +5 … +40 °C (i tappi a membrana usati non possono essere conservati)
Manutenzione	Controllo regolare del segnale di misura, almeno una volta alla settimana Le seguenti specifiche dipendono dalla qualità dell'acqua: Sostituzione del tappo della membrana: una volta all'anno (a seconda della qualità dell'acqua) Sostituzione dell'elettrolita: ogni 3 - 6 mesi

Opzione 1: Anello di ritegno

- Quando si opera con pressioni >0,5 bar nella cella di flusso - Dimensioni anello di tenuta 29 x 23,4 x 2,5 mm, fessurato, PETP - Diverse posizioni per la scanalatura selezionabili (su richiesta)

Dati tecnici

1. CD10.1 (Uscita analogica, elaborazione del segnale interno analogico)

È necessario un collegamento elettrico senza potenziale poiché l'elettronica del sensore non è dotata di isolamento galvanico.

	Misurazione allineare In parti per milione	Risoluzione In parti per milione	Produzione Produzione resistenza	Nominale pendenza In mV/ppm	Voltaggio fornitura	Connessione
Numero di modello: CD10.1H-M12	0,005…2,00 0	0,001	0…-2000 mV 1 kΩ	- 1000	±5 - ±15 VCC 10mA	Flangia a innesto M12 a 5 poli Funzione dei fili: PIN1: segnale di misura PIN2: +U PIN3: -U PIN4: segnale GND PIN5: non specificato
Numero di modello: CD10.1N-M12	0,05…20,00	0,01		- 100
CD10.1L-M12	0,5…200,0	0,1		- 10
CD10.1HUp-M12	0,005…2,00 0	0,001	0…+2000 mV 1 kΩ	+1000	10 - 30 VCC 10mA	Flangia a innesto M12 a 5 poli Funzione dei fili: PIN1: segnale di misura PIN2: +U PIN3: alimentazione GND PIN4: segnale GND PIN5: non specificato
CD10.1Up-M12	0,05…20,00	0,01		+100
CD10.1LUp-M12	0,5…200,0	0,1		+10

(Soggetto a modifiche tecniche!)



2. CD10.1 (uscita analogica, elaborazione del segnale digitale)

Uscita analogica/digitale

- L'alimentazione è isolata galvanicamente all'interno del sensore.

- Anche il segnale di uscita è isolato galvanicamente, cioè privo di potenziale.

	Misurazione allineare In parti per milione	Risoluzione In parti per milione	Produzione Produzione resistenza	Nominale Pendenza In mV/ppm	Alimentazione elettrica	Connessione
CD10.1H-An-M12	0,005…2,000	0,001	analogico 0…-2 V (massimo -2,5 V) 1 kΩ	- 1000	9-30 VCC circa 20-56 mA	Connettore M12 a 5 poli flangia Funzione dei fili: PIN1: segnale di misura PIN2: +U PIN3: alimentazione GND PIN4: segnale GND PIN5: non specificato
CD10.1N-An-M12	0,05…20,00	0,01		- 100
CD10.1L-An-M12	0,5…200,0	0,1		- 10
CD10.1H-Ap-M12	0,005…2,000	0,001	analogico 0…+2 V (massimo +2,5 V) 1 kΩ	+1000
CD10.1N-Ap-M12	0,05…20,00	0,01		+100
CD10.1L-Ap-M12	0,5…200,0	0,1		+10

(Soggetto a modifiche tecniche!)



3. CD10.1 (uscita digitale, elaborazione del segnale digitale)

- L'alimentazione è isolata galvanicamente all'interno del sensore.

- Anche il segnale di uscita è isolato galvanicamente, cioè privo di potenziale.

	Misurazione allineare In parti per milione	Risoluzione In parti per milione	Produzione Resistenza di uscita	Alimentazione elettrica	Connessione
CD10.1H-M0c	0,005…2,000	0,001	Modbus-RTU Il sensore non è dotato di resistori terminali.	9-30 VCC circa 20-56 mA	Flangia a innesto M12 a 5 poli Funzione dei fili: PIN1: riservato PIN2: +U PIN3: alimentazione GND PIN4: RS485B PIN5: RS485A
CD10.1N-M0c	0,05…20,00	0,01
CD10.L-M0c	0,5…200,0	0,1

(Soggetto a modifiche tecniche!)



4. CD10.1 4-20 mA (uscita analogica, elaborazione del segnale interno analogico)

È necessario un collegamento elettrico senza potenziale poiché l'elettronica del sensore non è dotata di isolamento galvanico.

4.1 Collegamento elettrico: morsetto terminale a 2 poli

	Misurazione allineare In parti per milione	Risoluzione N In parti per milione	Produzione Produzione resistenza	Nominale pendenza In mA/ppm	Voltaggio fornitura	Connessione
CD10.1MA0.5	0,005…0,500	0,001	4…20 mA non calibrato	32.0	12…30 VCC Resistenza di carico RL 50Ω…RL 900Ω	Terminale a 2 poli (2 x 1 mm²)   Consigliato: Cavo tondo 4 millimetri 2 x 0,34 mm²
CD10.1MA2	0,005…2,000	0,001		8.0
CD10.1MA5	0,05…5,00	0,01		3.2
CD10.1MA10	0,05…10,00	0,01		1.6
Numero di serie: CD10.1MA20	0,05…20,00	0,01		0,8
CD10.1MA-200	0,5…200,0	0,1		0,08

(Soggetto a modifiche tecniche!)

4.2 Collegamento elettrico: flangia a innesto M12 a 5 poli

	Misurazione allineare In parti per milione	Risoluzione In parti per milione	Produzione Produzione resistenza	Nominale pendenza In mA/ppm	Voltaggio fornitura	Connessione
CD10.1MA0.5-M12	0,005…0,500	0,001	4…20 mA non calibrato	32.0	12…30 VCC Resistenza di carico RL 50Ω…RL 900Ω	Flangia a innesto M12 a 5 poli Funzione di fili: PIN1: non specificato PIN2: +U PIN3: -U PIN4: non specificato. PIN5: non specificato
CD10.1MA2-M12	0,005…2,000	0,001		8.0
CD10.1MA5-M12	0,05…5,00	0,01		3.2
CD10.1MA10-M12	0,05…10,00	0,01		1.6
CD10.1MA20-M12	0,05…20,00	0,01		0,8
CD10.1MA-200- M12	0,5…200,0	0,1		0,08

(Soggetto a modifiche tecniche!)



Ricambio Parti

Tipo	Tappo a membrana	Elettrolita	Smeriglio	Guarnizione di tenuta
Tutti i CD10.1	M10.3N Codice articolo 11057	ECD4 ● ECD7/W, 100 ml Art. n. 11030	S2 Codice articolo 11906	20 x 1,5 silicone Codice articolo 11803

(Soggetto a modifiche tecniche!)
