Dettagli:
|
Nome del prodotto: | Sensore di cloruro/clorato | Modello di prodotto: | BR1MA |
---|---|---|---|
Intervallo di misura:: | 0.005~2.000■ 0,05 ~ 2.00 | Intervallo di pressione: | 0 ~ 5 (cella di flusso) |
Intervallo di temperatura: | 0 ~ 40 °C | Tempo di risposta: | T90: circa 1 minuto. |
Tasso di flusso: | 15-30 l/h (33 66 cm/s) | ||
Evidenziare: | Sensore di cloruro/clorato dell'acqua di mare,Sensore di cloriti/clorati per piscine,Sensore di cloruro/clorato dell'acqua potabile |

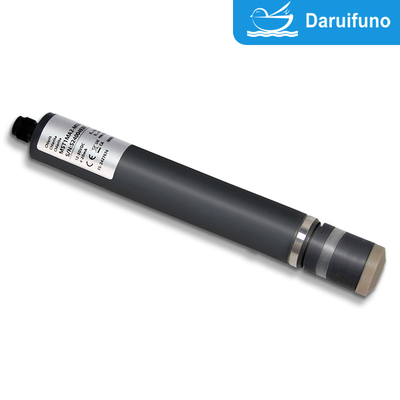

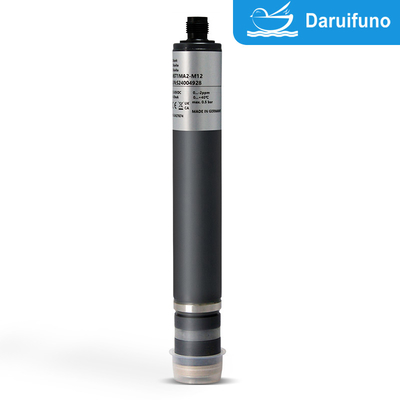

Sensore a due fili 4-20mA per piscina acqua potabile acqua di processo e acqua di mare
Il sensore a membrana di cloriti/clorati con uscita del segnale 4-20mA a due fili presenta i seguenti principali vantaggi e caratteristiche:
1Stabilità e affidabilità
Principio della membrana: la tecnologia di separazione della membrana può evitare efficacemente l'influenza degli ioni interferenti (come gli ioni cloruro, nitrati, ecc.).) e migliorare la selettività e l'accuratezza della misurazione.
Lungo ciclo di vita dell'elettrodo: il design dell'elettrodo è resistente e può mantenere prestazioni stabili per lungo tempo in condizioni di acqua complesse.
2- Trasmissione del segnale conveniente
Output 4-20mA a doppio filo: non è necessaria alcuna linea di alimentazione aggiuntiva, adatta per la trasmissione di segnali a lunga distanza, forte capacità antiinterferenza, buona compatibilità,e può essere collegato direttamente a sistemi di controllo come PLC e DCS.
Standardizzazione del segnale analogico: l'uscita 4-20mA è un'interfaccia standard nel controllo dell'automazione industriale, che è conveniente per l'integrazione senza soluzione di continuità con i sistemi esistenti.
3Monitoraggio online in tempo reale
Supporta il monitoraggio in tempo reale delle variazioni della concentrazione di cloriti e clorati, può rispondere rapidamente ai cambiamenti della qualità dell'acqua,e adatto per applicazioni industriali di controllo dei processi e di trattamento delle acque.
4Bassi costi di manutenzione
Facile sostituzione della membrana: l'assemblaggio della membrana è facile da sostituire e la durata del sensore è prolungata.
Lungo intervallo di taratura: misurazione stabile, riducendo la necessità di taratura frequente e riducendo i costi operativi.
5. Resistente agli ambienti difficili
Progettazione anti-inquinamento: la struttura della membrana può impedire efficacemente l'adesione di sporcizia e particelle ed è adatta a varie condizioni di qualità dell'acqua.
Ampia adattabilità: può funzionare in modo stabile in diverse condizioni di temperatura, pH e pressione.
6- Sicurezza e protezione dell'ambiente
Metodo senza reagenti: non sono richiesti reagenti chimici, riducendo l'inquinamento secondario, è ecologico e rispettoso dell'ambiente.
Materiali non tossici: i materiali principali della membrana e del sensore sono rispettosi dell'ambiente e durevoli, e soddisfano gli standard di protezione ambientale e igiene dell'acqua potabile.
Sistema a tre elettrodi per misurare il clorato e il clorito, utilizzato nelle piscine, nell'acqua potabile, nei servizi, nei processi e nell'acqua di mare, riducendo la dipendenza dal pH, tollerante ai tensioattivi,Nessuna sensibilità incrociata al biossido di cloro, cloro e clorato e resistenza alla pressione di 5 bar
Specificità
|
MST1 |
Indicatore | Cloruro |
Applicazione | Acqua potabile, acqua di piscina, acqua di servizio, acqua di processo. |
Metodi appropriati di produzione di biossido di cloro |
e.g. - Metodo acido/clorito - Metodo cloro/clorito |
Sistema di misurazione | Sistema di 3 elettrodi potenziostatici amperometrici coperti da membrana |
Servizi elettronici |
Versione analoga: - tensione di uscita - elettronica non isolata galvanicamente - elaborazione interna di dati analogici - segnale di uscita: analogo (analog-out/analog) Versione digitale: - elettronica completamente isolata galvanicamente - elaborazione interna di dati digitali - segnale di uscita: analogo (analog-out/digitale) o digitale (digital-out/digital) Versione mA: - corrente di uscita analoga - elettronica non isolata galvanicamente - segnale di uscita: analogo (analog-out/analog) |
Temperatura di funzionamento |
Misurazione della temperatura dell'acqua: 0... +40 °C (senza cristalli di ghiaccio nell'acqua di misura) |
Temperatura ambiente: 0... +55 °C | |
Compensazione della temperatura |
Automaticamente, mediante un sensore di temperatura integrato Max. variazione di temperatura: 0,3 °C al minuto, temperatura improvvisa I cambiamenti devono essere evitati. |
Pressione di lavoro massima consentita |
Funzionamento senza anello di ritenuta: - 0,5 bar. - senza impulsi di pressione e/o vibrazioni |
Funzionamento con anello di ritenuta nella cella di flusso: - 5 bar, - senza impulsi di pressione e/o vibrazioni (cfr. opzione 1) |
|
Tasso di flusso (Velocità di flusso in entrata) |
Circa 15-30 L/h (33 ¢ 66 cm/s) in cella di flusso |
Intervallo di pH | pH 6 pH 9 |
Tempo di avviamento | Primo avvio circa 24 ore |
Tempo di risposta | T90: circa 1 minuto |
Rettifica del punto zero | Normalmente non necessario |
Calibrazione | Al dispositivo, mediante determinazione analitica della concentrazione di clorito |
|
MST1 |
||
Sensibilità incrociata/interferenze |
Mn2+, nitrito, Fe2+ Nessuna interferenza con il biossido di cloro, il cloro e il clorato
Gli inibitori della corrosione possono causare errori di misura. Gli stabilizzatori per la durezza dell'acqua possono causare errori di misura. |
||
Assenza di disinfettante | Max. 24 ore | ||
Connessione |
Versione mV:M12 a 5 poli, flangia a chiusura Versione Modbus:M12 a 5 poli, flangia a chiusura Versione 4-20 mA: terminale a 2 poli o M12 a 5 poli, flangia a chiusura |
||
lunghezza massima del cavo sensore (a seconda dell'elaborazione interna del segnale) | analogo | < 30 m | |
digitale |
> 30 m sono ammissibili Lunghezza massima del cavo dipende dall'applicazione |
||
Tipo di protezione |
Flancia a 5 poli M12 a chiusura: IP68 Terminale a due poli con cappuccio mA: IP65 |
||
materiale | Membrana idrofila microporosa, PVC, PEEK, acciaio inossidabile | ||
Dimensione |
diametro: circa 25 mm Lunghezza: versione mV circa 190 mm (elaborazione del segnale analogo) circa 205 mm (elaborazione digitale del segnale) Versione Modbus circa 205 mm Versione da 4 a 20 mA circa 220 mm (2-pole-terminal) circa 190 mm (5-pole-M12) |
||
Trasporti | +5... +50 °C (sensore, elettrolita, tappo della membrana) | ||
conservazione |
Sensore: asciutto e senza elettroliti senza limite a +5... +40 °C | ||
Elettrolita: in flacone originale protetto dalla luce solare a +5... +35 °C Min. 1 anno o fino alla data di scadenza specificata |
|||
Tappo a membrana: in imballaggio originale senza limite di temperatura +5... +40 °C (non è possibile conservare i tappi per membrane usati) |
|||
manutenzione |
Controllo regolare del segnale di misurazione, almeno una volta alla settimana Le seguenti specifiche dipendono dalla qualità dell'acqua: Cambio del tappo della membrana: una volta all'anno Cambio dell' elettrolita: ogni 3 - 6 mesi |
||
|
Opzione 1: Ritenere anello |
- in condizioni di funzionamento a pressioni > 0,5 bar in cella di flusso - Dimensioni dell'anello di ritenuta 29 x 23,4 x 2,5 mm, tagliato, PETP - Diverse posizioni per la scanalatura selezionabile (su richiesta) |
|
Ricambi Parti e accessori
Tipo | Membrana cappuccio | Elettroliti | Emery | - Oh, no.anello |
Per tutte le MST1 |
M48.2 Articolo n. 11047 |
EMST1/GEL, 100 ml Articolo n. 11202 |
S2 Articolo n. 11906 |
14 x 1,8 NBR Articolo n. 11806 |
(Soggetto a modifiche tecniche!)
Dati tecnici
1.MST1 (analogico produzione, analogo interno segnale trasformazione)
Una connessione elettrica senza potenziale è necessaria in quanto l'elettronica sensore non è dotata di un isolamento galvanico.
|
Intervallo di misura
in ppm |
Risoluzione
in ppm |
Resistenza di uscita Resistenza di uscita |
Inclinazione nominale (a pH 7,2)
inmV/ppm |
Fornitore di tensione | Connessione |
MST1H-M12 | 0.005... 2.000 * | 0.001 |
0...-2000 mV 1 kΩ |
- 1000 |
± 5 - ± 15 VDC 10 mA |
Flancetta a penna M12 a 5 poli
Funzione dei fili: PIN1: segnale di misura PIN2: +U PIN3: -U PIN4: segnale GND PIN5: n.c. |
MST1N-M12 |
00,05... 2,00 * |
0.01 |
- 100 |
|||
MST1HUp-M12 | 0.005... 2.000 * | 0.001 |
0...+2000mV 1 kΩ |
+ 1000 |
10 - 30 VDC 10 mA |
Flancetta a penna M12 a 5 poli Funzione dei fili: PIN1: segnale di misura PIN2: +U PIN3: GND di potenza PIN4: segnale GND PIN5: n.c. |
MST1Up-M12 |
00,05... 2,00 * |
0.01 |
+100 |
* concentrazione testata e approvata fino a 2 ppm
(Soggetto a modifiche tecniche!)
2.MST1 (analogico produzione, digitale interno segnale trasformazione)
analogica / digitale
- L'alimentazione e' isolata galvanicamente all'interno del sensore.
- Anche il segnale di uscita e' galvanicamente isolato, quindi senza potenziale.
|
Intervallo di misura
in ppm |
Risoluzione
in ppm |
Prodotto Resistenza di uscita |
Numero nominalependenza
inmV/ppm |
Potenzafornitura | Connessione |
MST1H-An-M12 | 0.005... 2.000 * | 0.001 |
analogo 0...-2 V (massimo -2,5 V) 1 kΩ |
- 1000 |
9-30 VDC circa. 20-56 mA |
Flancetta a penna M12 a 5 poli
Funzione dei fili: PIN1: segnale di misura PIN2: +U PIN3: GND di potenza PIN4: segnale GND PIN5: n.c. |
MST1N-An-M12 | 00,05... 2,00 * | 0.01 | - 100 | |||
MST1H-Ap-M12 | 0.005... 2.000 * | 0.001 |
analogo 0...+2 V (massimo +2,5 V) 1 kΩ |
+ 1000 | ||
MST1N-Ap-M12 | 00,05... 2,00 * | 0.01 | +100 | |||
* concentrazione testata e approvata fino a 2 ppm
(Soggetto a modifiche tecniche!)
3.MST1 (digitale) produzione, digitale interno segnale trasformazione)
- L'alimentazione e' isolata galvanicamente all'interno del sensore.
- Anche il segnale di uscita e' galvanicamente isolato, quindi senza potenziale.
|
Intervallo di misura
in ppm |
Risoluzione
in ppm |
Prodotto Resistenza di uscita |
Potenza fornitura | Connessione |
MST1H-M0c |
0.005... 2.000* |
0.001 |
Modbus RTU
Non ci sono resistenze di terminazione nel sensore. |
9-30 VDC circa 20-56 mA |
Flancetta a penna M12 a 5 poli
Funzione dei fili: PIN1: riservato PIN2: +U PIN3: GND di potenza PIN4: RS485B PIN5: RS485A |
MST1N-M0c |
00,05... 2,00 * |
0.01 |
* concentrazione testata e approvata fino a 2 ppm
(Soggetto a modifiche tecniche!)
4.MST1 4-20 mA (analogico produzione, analogo interno segnale trasformazione)
Una connessione elettrica senza potenziale è necessaria in quanto l'elettronica sensore non è dotata di un isolamento galvanico.
4.1Altri dispositivi connessione: 2 palla terminale clamp
|
Intervallo di misura
in ppm |
Risoluzione
in ppm |
Prodotto
Resistenza di uscita |
Inclinazione nominale (a pH 7,2)
inmA/ppm |
Voltaggio fornitura | Connessione |
MST1MA2 |
0.005... 2.000 * |
0.001 |
4...20 mA non calibrato |
8.0
|
12...30 VDC RL 50Ω...RL 900Ω |
terminale a due poli (2 x 1 mm2)
Raccomandato: cavo rotondo φ4 mm 2 x 0,34 mm2 |
MST1MA20 |
00,05... 2,00 * |
0.01 |
0.8 |
|||
* concentrazione testata e approvata fino a 2 ppm
(Soggetto a modifiche tecniche!)
4.2 Collegamento elettrico: 5 palla M12 connessione Flanco
|
Intervallo di misura
in ppm |
Risoluzione
in ppm |
Prodotto
Resistenza di uscita |
Inclinazione nominale (a pH 7,2)
inmA/ppm |
Fornitore di tensione | Connessione |
MST1MA2-M12 |
0.005... 2.000 * |
0.001 |
4...20 mA non calibrati |
8.0 |
12...30 VDC
RL 50Ω...RL 900Ω |
M12 a 5 poli con flange a chiusura
Funzione dei fili: PIN1: n.c. PIN2: +U PIN3: -U PIN4: n c. PIN5: n.c. |
MST1MA20-M12 |
00,05... 2,00 * |
0.01 |
0.8 |
* concentrazione testata e approvata fino a 2 ppm
(Soggetto a modifiche tecniche!)
