Duo canali Analog PH e ORP Controller con RS485 e due relè Trattamento dell'acqua

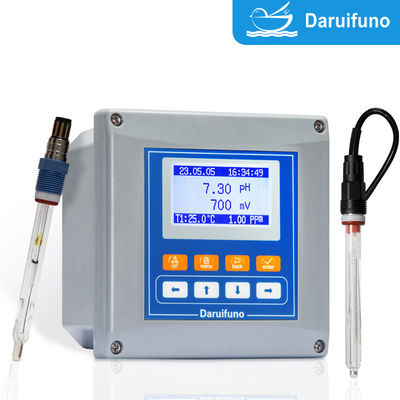

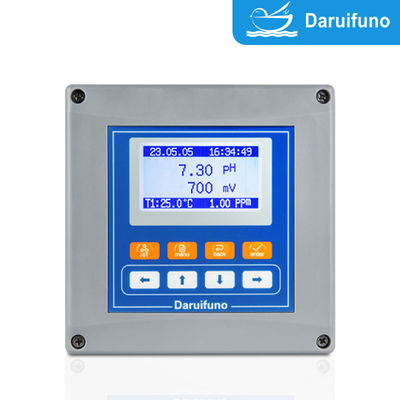

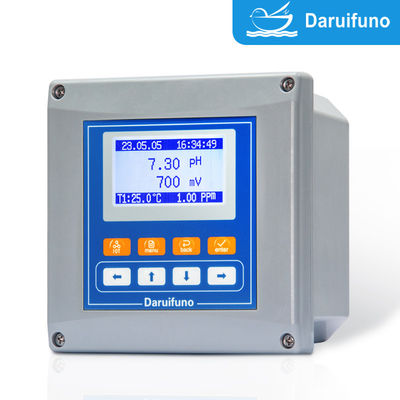

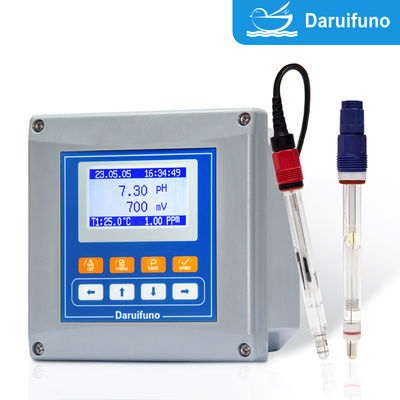

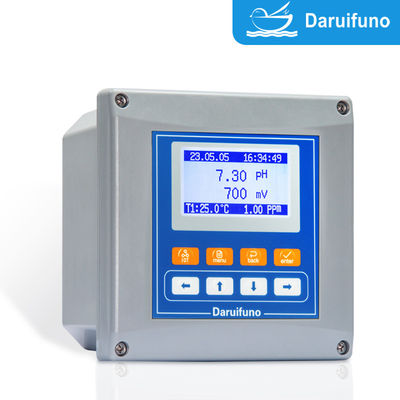

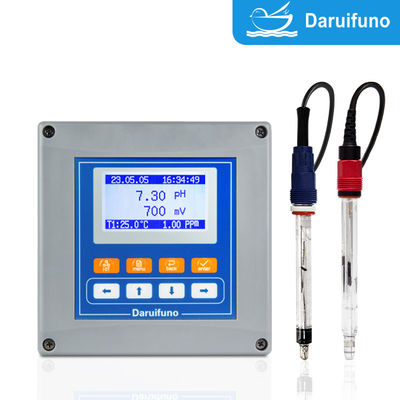

Controller a doppio canale APX2-PD di marca Daruifuno collegato a due canali di segnale analogo contemporaneamente:uno può essere selezionato per l'elettrodo pH e l'altro per l'elettrodo ORP (potenziale di riduzione dell'ossidazione), entrambe possono essere collegate ad un elettrodo analogo al pH e entrambe possono essere collegate ad un elettrodo analogo ORP.
Il segnale analogico (di solito 4~20mA) viene amplificato, filtrato, convertito linearmente e visualizzato, in uscita o innescato da un relè dopo l'elaborazione interna.calibrazione e controllo del pH e dell'ORP rispettivamente.
- I canali doppi funzionano in modo indipendente: un dispositivo può monitorare il pH e l'ORP contemporaneamente, risparmiando costi di attrezzatura e spazio di installazione.
- Misurazione di alta precisione: segnale stabile, compensazione della temperatura
- Due uscite analogiche: 4 ~ 20mA corrispondenti al pH e ORP possono essere usate rispettivamente, che vengono utilizzate per collegare i sistemi PLC e DCS.
- Una uscita Modbus RS485, RS485 è un'interfaccia di comunicazione del segnale differenziale con una forte capacità anti-interferenza, lunga distanza di comunicazione (fino a 1,2 chilometri),supporto per la comunicazione multipunto, ecc., ed è spesso utilizzato per connettersi a computer host, PLC, DCS e altri sistemi.al sistema informatico host in tempo reale tramite RS485. Può realizzare il monitoraggio centralizzato, l'acquisizione e l'analisi dei dati. Può comunicare con il sistema PLC / DCS. Può comunicare con PLC,DCS e altri sistemi di controllo tramite protocollo Modbus RTU (più comune) per il controllo dell'automazione dei processi.
Parametri del prodotto
| Modello |
APX2-PD-A |
APX2-PD-D |
| Oggetti di misura |
2 ingressi di canale di misurazione, pH o ORP possono essere selezionati arbitrariamente |
| Principio |
PH |
Elettrodo al pH di vetro (indice di concentrazione di ioni di idrogeno) |
| ORP |
Elettrodi di platino o oro (potenziale di riduzione dell'ossigeno) |
| Distanza di visualizzazione |
PH: 0~14pH ORP: ± 2000mV Temperatura: -10~150°C |
| Risoluzione |
PH: 0,01pH ORP: 1mV TEMP: 0,1°C |
| Accuratezza |
00,1% dell'intervallo di misurazione o ±0,02pH / ±2mV, si prende quello più grande |
| Stabilità |
00,05% del raggio di misura ogni 24 ore senza accumulo |
| Ripetibilità |
Migliore dello 0,1% del raggio di misura |
| Indennità temporanea |
Automatico o manuale (NTC10K/PT1000) |
| Uscita del relè |
Due relè SPST, carico massimo 3A/250VAC, regolare allarme alto/basso, temp. o controllo pulito |
| Comunicazione digitale |
Interfaccia RS485 a due fili, Modbus RTU e JSON |
| Output corrente |
Due correnti da 0/4 a 20 mA Max. carico 1000Ω |
| Indicatore del tempo |
Anno/mese/data ora/minuto/secondo |
| Dati storici |
Registrazione di 10000 dati storici e degli ultimi 100 dati di manutenzione di taratura |
| Oggetto della valutazione* |
Matrice integrata (equivalente a cloro residuo) 0~2,5 mg/l |
| Supporto definito dall'utente (matrice 20x20) |
| Corrispondenza lineare (stabilità del campione d'acqua) |
| Visualizzazione |
LCD a matrice a punti grafica da 3,2 pollici |
| Metodo di taratura |
PH: 3 punti ORP: 2 punti, i punti di taratura possono essere regolati liberamente |
| Materiale |
Grado di protezione ABS migliorato: IP66 |
| Fornitore di energia |
AC: 100~240V 50/60Hz |
CC: 18~36V |
| Dimensione |
144*144*120 mm (dimensione del foro 138*138 mm) |
| Temperatura di lavoro |
0°60°C, RH < 95%, non condensante |
| Temperatura di conservazione |
-20°70°C, RH < 55%, non condensante |
| Installazione |
Montaggio a parete, pinza per tubi, pannello |
Vantaggi e caratteristiche
- Input a doppio canale: supporta la connessione simultanea di due elettrodi (pH+pH, ORP+ORP o pH+ORP), monitora il pH e l'ORP contemporaneamente, migliora l'efficienza e consente di risparmiare spazio di installazione
- Uscita del relè a doppio canale: può impostare allarme alto/basso, controllo del dosaggio e altre funzioni
- Uscita del segnale analogo (4-20mA): fornisce uscita da 4 a 20mA, che è conveniente per il collegamento con sistemi PLC e DCS
- Display LCD ad alta definizione Display in tempo reale del pH/ORP, dello stato dell'elettrodo, della temperatura, dello stato del relè, ecc.
- Funzione di registrazione della cronologia: memorizza i dati di misurazione e le registrazioni di allarme per una facile tracciabilità
- Orologio elettronico: fornisce timestamp, coopera con la registrazione dei dati Registro storico integrato e orologio elettronico, è possibile richiedere l'ora degli eventi chiave
- Controllo automatico di pulizia: fornisce l'uscita del relè di pulizia, supporta la funzione di pulizia del timer o del trigger condizionale per prolungare la vita dell'elettrodo
- Metodi di taratura multipli: supporta la taratura in 1 punto, 2 punti o in più punti per migliorare la precisione
- Due canali sono isolati l' uno dall' altro.
- Ogni canale può essere collegato a un sistema di temperatura indipendente.
- Quando il pH, l'ORP e la temperatura vengono testati contemporaneamente, l'algoritmo all'interno del contatore può valutare contemporaneamente la capacità di disinfezione e visualizzare i valori di pH, ORP, temperatura e cloro.
- Rispondere allo stesso tempo al monitoraggio del pH/ORP, al controllo del dosaggio e alla trasmissione remota del segnale di dati.
- Funzionamento basato su menu Supporto multilingue, interfaccia user-friendly, semplice funzionamento
Controller ORP PH di Daruifuno APX2-PD per la registrazione della cronologia e la funzione dell'orologio elettronico1. funzione di registrazione della cronologia
1- memorizzare i dati di misura, gli eventi di allarme, ecc.
L'intervallo di registrazione può essere impostato (ad esempio ogni 10 minuti)
2Funzione dell' orologio elettronico
Modulo dell'orologio in tempo reale per garantire un tempo di registrazione accurato degli eventi
Utilizzato per il controllo del tempo (come il tempo di pulizia, la taratura)
Principio di dosaggio per il controllo bidirezionale del relè APX2-PD
Quando il valore impostato viene superato, il relè viene attivato.
Esempio: pH > 9, avviare la pompa di dosaggio acido;
pH < 6, avviare la pompa di dosaggio alcalina;
Puoi impostare l'intervallo di isteresi per evitare frequenti passaggi.
Principio di controllo della pulizia automatica APX2-PD
Il relè di pulizia può essere impostato per iniziare ad un orario fisso (ad esempio ogni 24 ore);
avvia la valvola solenoide o la pompa dell'acqua per pulire l'elettrodo
evitare errori di misura causati dall'adesione sulla superficie dell'elettrodo.
Controller PH ORP di Daruifuno metodo di taratura del pH e dell'ORP APX2-PD
1. calibrazione del pH:
Utilizzare tampone standard: pH 4.01, 7.00, 10.01, PH ORP controller prodotto dalla nostra società Daruifuno, il punto di taratura può essere impostato liberamente.
Calibrazione a punto singolo: utilizzare un liquido con pH 7,00 per calibrare il punto zero.
Calibrazione in due punti: pH 7,00 e 4,00 o 10.00, calibrare il punto zero e la pendenza.
Il controller guida l'operazione, determina automaticamente la stabilità e le scorte.
2. Calibrazione ORP:
Utilizzare un tampone standard, come +220mV o +470mV.
Il processo di taratura è semplice, di solito è sufficiente un singolo punto.
Metodo di installazione del regolatore ORP APX2-PD di Daruifuno PHMetodo di installazione:
- Montaggio su pannello: incorporato nel pannello dell'apparecchiatura o del cabinet di controllo, la dimensione dell'apertura è di circa 92 × 92 mm.
- Montaggio a parete: adatto all'installazione a parete in loco, dotato di alloggiamento impermeabile (IP65 o superiore).
- Installazione delle condotte: fissata sulla condotta con un supporto speciale.
- Sì.Applicazione:
◇ Acque superficiali
◇ Acqua di sorgente
◇ Acque di acquacoltura
◇ Acque di paesaggio
◇ Importazione di impianti idrici
◇ Controllo del trattamento delle acque
◇ Acqua potabile,
◇ Acque sotterranee, piscina
◇Gestione del controllo dei processi industriali e del dosaggio
◇Cimica, petrolio, carta, alimenti e medicinali, galvanoplastica, fabbricazione di PCB, ecc.
◇ Trattamento delle acque municipali/industriali
◇ Controllo dell'acqua di raffreddamento in circolazione
◇ Controllo del liquido elettrolitico/chimico
◇ linea di produzione di alimenti e bevande
◇ Controllo del serbatoio di reazione di neutralizzazione acido-base
