Controller analogo di PH e ORP con canale Dule con RS485 per il trattamento delle acque reflue industriali

Controller analogo di PH e ORP con canale Dule con RS485 per il trattamento delle acque reflue industriali

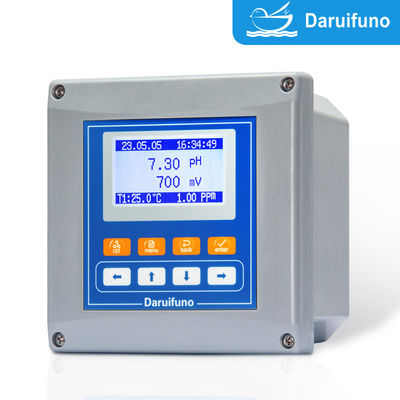

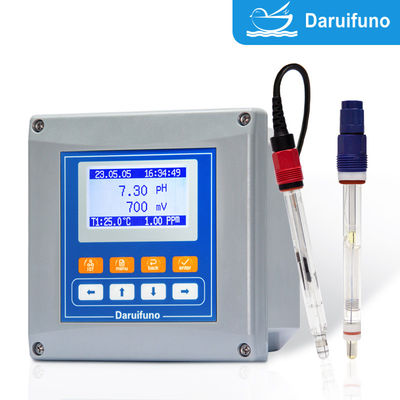

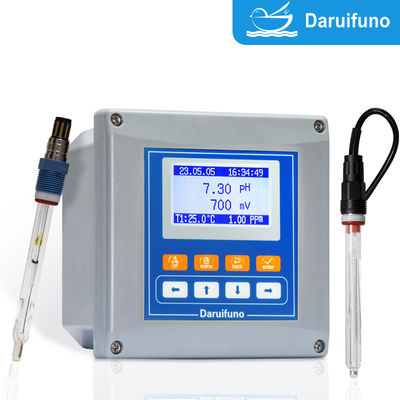

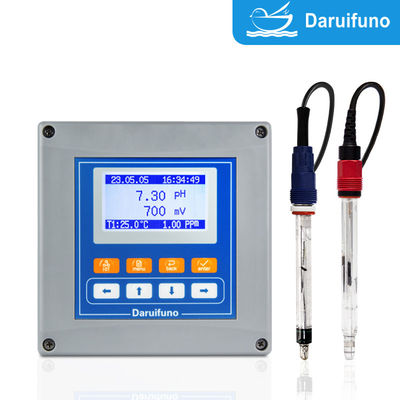

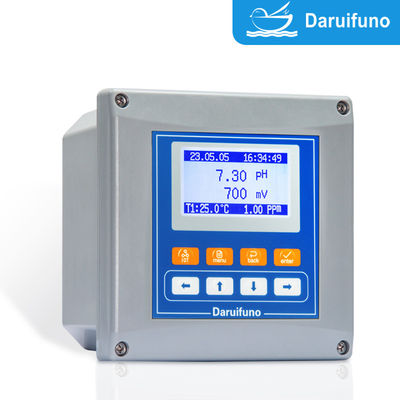

Il regolatore a doppio canale APX2-PD della marca Daruifuno supporta generalmente la connessione simultanea di un elettrodo analogo al pH e di un elettrodo analogo ORP (potenziale di riduzione dell'ossidazione),o due sensori di pH analogici e due sensori ORP analogiciIl valore del pH e il potenziale di riduzione dell'ossidazione (valore mV) della soluzione sono raccolti rispettivamente.lo amplifica e lo filtra, e quindi il microprocessore del controller esegue l'elaborazione numerica e il giudizio, producendo così un segnale di controllo del relè o un segnale di corrente analogica (come 4-20mA).
canale del pH: misura il pH (0-14) e controlla il dosaggio acido/base.
canale ORP: misura il potenziale di riduzione dell'ossidazione (± 2000 mV) per la disinfezione (come la clorazione) o la declorazione.
L'elettrodo è collegato al terminale del regolatore; l'uscita del relè del regolatore è collegata alla pompa di dosaggio, all'allarme o al dispositivo di pulizia; la logica di controllo, il ciclo di taratura, di pulizia, ecc.può essere impostato attraverso il menu; sono supportate la calibrazione e la visualizzazione regolari dei dati.

Parametri del prodotto

Vantaggi e caratteristiche

• Input a doppio canale: supporta la connessione simultanea di due elettrodi (pH+pH, ORP+ORP o pH+ORP), monitora il pH e l'ORP contemporaneamente, migliora l'efficienza e consente di risparmiare spazio di installazione
• Uscita del relè a doppio canale: può impostare allarme alto/basso, controllo del dosaggio e altre funzioni
• Uscita del segnale analogo (4-20mA): fornisce uscita da 4 a 20mA, che è conveniente per il collegamento con sistemi PLC e DCS
• Display LCD ad alta definizione Display in tempo reale del pH/ORP, dello stato dell'elettrodo, della temperatura, dello stato del relè, ecc.
• Funzione di registrazione della cronologia: memorizza i dati di misurazione e le registrazioni di allarme per una facile tracciabilità
• Orologio elettronico: fornisce timestamp, coopera con la registrazione dei dati Registro storico integrato e orologio elettronico, è possibile richiedere l'ora degli eventi chiave
• Controllo automatico di pulizia: fornisce l'uscita del relè di pulizia, supporta la funzione di pulizia del timer o del trigger condizionale per prolungare la vita dell'elettrodo
• Metodi di taratura multipli: supporta la taratura in 1 punto, 2 punti o in più punti per migliorare la precisione
• Due canali sono isolati l' uno dall' altro.
• Ogni canale può essere collegato a un sistema di temperatura indipendente.
• Quando il pH, l'ORP e la temperatura vengono testati contemporaneamente, l'algoritmo all'interno del contatore può valutare contemporaneamente la capacità di disinfezione e visualizzare i valori di pH, ORP, temperatura e cloro.
• Rispondere allo stesso tempo al monitoraggio del pH/ORP, al controllo del dosaggio e alla trasmissione remota del segnale di dati.
• Funzionamento basato su menu Supporto multilingue, interfaccia user-friendly, semplice funzionamento

Controller ORP PH di Daruifuno APX2-PD per la registrazione della cronologia e la funzione dell'orologio elettronico1. funzione di registrazione della cronologia
1- memorizzare i dati di misura, gli eventi di allarme, ecc.
L'intervallo di registrazione può essere impostato (ad esempio ogni 10 minuti)
2Funzione dell' orologio elettronico
Modulo dell'orologio in tempo reale per garantire un tempo di registrazione accurato degli eventi

Principio di dosaggio per il controllo bidirezionale del relè APX2-PD
Quando il valore impostato viene superato, il relè viene attivato.
Esempio: pH > 9, avviare la pompa di dosaggio acido;
pH < 6, avviare la pompa di dosaggio alcalina;
Puoi impostare l'intervallo di isteresi per evitare frequenti passaggi.

Principio di controllo della pulizia automatica APX2-PD

Il relè di pulizia può essere impostato per iniziare ad un orario fisso (ad esempio ogni 24 ore);
avvia la valvola solenoide o la pompa dell'acqua per pulire l'elettrodo
evitare errori di misura causati dall'adesione sulla superficie dell'elettrodo.

Controller PH ORP di Daruifuno metodo di taratura del pH e dell'ORP APX2-PD
1. calibrazione del pH:
Utilizzare tampone standard: pH 4.01, 7.00, 10.01, PH ORP controller prodotto dalla nostra società Daruifuno, il punto di taratura può essere impostato liberamente.
Calibrazione a punto singolo: utilizzare un liquido con pH 7,00 per calibrare il punto zero.
Calibrazione in due punti: pH 7,00 e 4,00 o 10.00, calibrare il punto zero e la pendenza.
Il controller guida l'operazione, determina automaticamente la stabilità e le scorte.
2. Calibrazione ORP:
Utilizzare un tampone standard, come +220mV o +470mV.
Il processo di taratura è semplice, di solito è sufficiente un singolo punto.

Metodo di installazione del regolatore ORP APX2-PD di Daruifuno PHMetodo di installazione:
Installazione di pannelli (installazione di apertura, pannello di protezione IP66)
Installazione a parete (conchiglia di protezione adattabile)
Installazione di condotte
Ambiente di installazione:
Evitare la luce solare diretta, l'elevata temperatura e l'elevata umidità;
I cavi sono orientati separatamente per evitare di condividere lo stesso canale di cablaggio con le linee elettriche;

- Sì.Applicazione:
◇ Acque superficiali
◇ Acqua di sorgente
◇ Acque di acquacoltura
◇ Acque di paesaggio
◇ Importazione di impianti idrici

◇ Controllo del trattamento delle acque

◇ Acqua potabile,

◇ Acque sotterranee, piscina

◇Gestione del controllo dei processi industriali e del dosaggio

◇Cimica, petrolio, carta, alimenti e medicinali, galvanoplastica, fabbricazione di PCB, ecc.
◇ Trattamento delle acque municipali/industriali

◇ Controllo dell'acqua di raffreddamento in circolazione

◇ Controllo del liquido elettrolitico/chimico

◇ linea di produzione di alimenti e bevande
◇ Controllo del serbatoio di reazione di neutralizzazione acido-base
