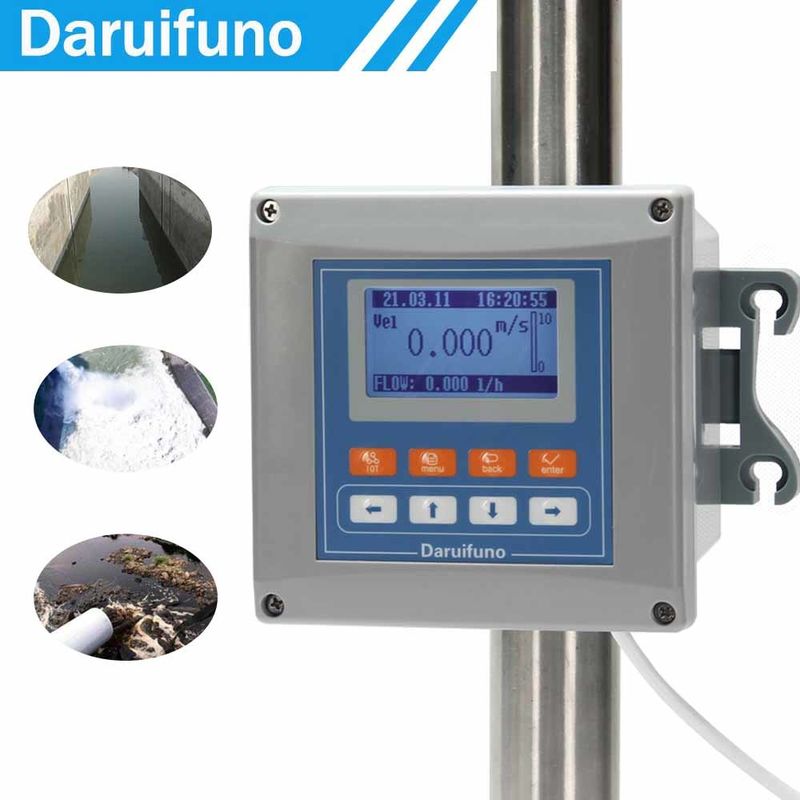

Misuratore di portata RS485 di doppler di Digital per la misura di velocità fluida
Il misuratore di portata digitale di doppler usa il principio ultrasonico di doppler per misurare la velocità di flusso, il metodo ultrasonico di differenza di tempo misura il livello liquido e calcola la portata fissando la sezione trasversale. Il regolatore del DUC2-DPL di DRFN può misurare il flusso istantaneo ed il flusso accumulato, la gamma della velocità di flusso proviene da 0,01 a 10m/s.
Vantaggi del misuratore di portata di doppler
1. Un regolatore universale di doppler progettato specialmente per il doppler di serie di DRFN scorre sensori digitali, compatibili con tutti i sensori digitali di flusso di doppler di DRFN;
2. Il misuratore di portata di doppler raccoglierà più stabile i dati di alta precisione in un metodo di comunicazione cifrato speciale;
3. Lo stato di lavoro del sensore può essere interrogato dal regolatore, compreso la lettura del numero di serie del sensore;
4. Il supporto vari metodi dell'installazione, il grado della protezione è IP66, può lavorare continuamente a lungo negli ambienti duri;
5. Fornisca i due modi dell'alimentazione elettrica di CA e di CC, di cui tutt'e due sono l'alimentazione elettrica di ampio-tensione;
6. RS485 un'interfaccia bifilare, protocollo di comunicazione di Modbus RTU di sostegno;
7. La parola d'ordine del menu può essere fissata per facilitare la gestione gerarchica.
Parametri tecnici del misuratore di portata di doppler
| Nome di prodotto |
Misuratore di portata di doppler |
| Modello del prodotto |
DUC2-DPL-H-A |
DUC2-DPL-H-D |
| Versione di software |
Software V1.0 di analisi di flusso di DRFN |
| Input del sensore |
Compatibile con i sensori di Digital del flusso di tutto il DRFN |
| Gamma dell'esposizione (flusso) |
flusso istantaneo e flusso accumulato |
| Gamma dell'esposizione (velocità di flusso) |
0.01~10m/s |
| Gamma dell'esposizione (livello liquido) |
0~10m |
| Risoluzione (velocità di flusso) |
0.001m/s |
| Risoluzione (livello liquido) |
0.001m |
| Controllo del relè |
2 relè settable di SPST, carico massimo 3A/250VAC |
| Uscita corrente analogica |
uscita settable del loop di corrente attiva 2 0/4~20mA con un carico massimo di 1000 ohm |
| Metodo di comunicazione |
Interfaccia bifilare RS485; protocollo di comunicazione: MODBUS RTU; formato di dati del testo di sostegno JSON |
| Schermo di visualizzazione |
il grafico in bianco e nero 128*64 ingraticcia il modo LCD e regolabile della lampadina, il tasso regolabile dell'esposizione |
| Informazioni di configurazione |
La protezione spenta, parametri è conservata indefinitamente |
| Annotazione di storia/dati di tempo |
Anno/mese/giorno/ora/min/il secondo, dati storici dell'annotazione 14000, l'intervallo record può essere fissato fra 1~999 minuti |
| Annotazioni di manutenzione |
Ultime 100 volte |
| Livello di protezione |
IP66 |
| Condizioni di funzionamento |
0~60℃, umidità relativa di meno RH di di 95% (nessuna condensazione) |
| Ambiente di stoccaggio |
-20~70℃, umidità relativa di meno RH di di 55% (nessun condensazione, strumenti di precisione) |
| Shell Material |
ABS migliorato |
| Dimensioni |
144*144*120 millimetro |
| Montaggio del metodo |
Montaggio della parete, tubo che preme, installazione del pannello (dimensione 138*138 millimetri del foro) |
| Interfaccia elettrica |
Il back end dello strumento ha riservato la testa di grammo 3 M12*1.5, la linea diametro 3~6.5 millimetri |
| Alimentazione elettrica |
100~240VAC |
18~36VDC |
| Consumo di energia |
Circa 7W |
| Peso |
Circa 800g |
| Certificato di conformità |
CE ROSH |
Applicazioni del misuratore di portata di doppler
È ampiamente usato nelle città della spugna, reti di tubazioni del rifornimento idrico/drenaggio, enti neri ed odorosi dell'acqua, fiumi naturali, canali aperti, bacini idrici ed altre scene come pure l'analisi del campo di flusso e rilevazione livellata liquida nella ricerca scientifica.
Se siete interessato nel misuratore di portata di doppler del prodotto, contattici prego.
